Handleiding Lithium Battery Smart

Als om wat voor reden dan ook de initiële laadprocedure zonder BMS moet worden uitgevoerd, is dit de procedure daarvoor. Deze procedure dient alleen voor het laden van een enkele accu. Houd er rekening mee dat dit niet iets is wat wij aanbevelen omdat dit proces riskant kan zijn. Deze procedure mag alleen uitgevoerd worden onder constant toezicht. Een constante VictronConnect-sessie moet open staan om op elk ogenblik de celspanningen te bewaken. Celspanningen kunnen zeer snel stijgen naarmate de cellen volledig opgeladen zijn, dus moet de toezichthouder onmiddellijk kunnen optreden om een scenario te vermijden van een gevaarlijke te hoge spanning van een cel. Een cel mag nooit 4 V overschrijden.

Initiële laadprocedure zonder een BMS

Laadprocedure:

Inleiding en wanneerdeze procedure gebruikt moet worden

Nadat een accu veel te diep is ontladen met klemspanningen lager dan 8 V of 16 V voor een 12 V-model of 16 V voor respectievelijk 12 V of 24 V accu's, is een speciale langzame laadprocedure vereist om te proberen de accu te herstellen. Deze procedure wordt gedetailleerd beschreven in hoofdstuk “Accu met zeer lage klemspanning”.. Lees dat hoofdstuk aandachtig. Na een te diepe ontlading kan het gebeuren dat de microcontroller niet goed opstart. In dit hoofdstuk wordt uitgelegd hoe dit verholpen kan worden door de microcontroller opnieuw op te starten. Volg voordat de accu geopend wordt eerst zorgvuldig onderstaande instructies om er zeker van te zijn dat het uitvoeren van deze procedure nodig is.

Let op dat accu’s, als ze correct geïnstalleerd en gebruikt zijn, nooit tot dat niveau zullen worden ontladen: zorg ervoor te begrijpen waarom dit is gebeurd en pas de installatie en/of werking van het systeem in overeenstemming hiermee aan.

Let op dat de informatie in dit hoofdstuk bedoeld is voor installateurs of technisch gekwalificeerde gebruikers om te helpen bij het herstellen van een dergelijke situatie zonder dat de accu voor reparatie hoeft te worden opgestuurd. Als u het niet prettig vindt om deze procedure zelf uit te voeren, neem dan contact op met een Victron service- of reparatiecentrum dat dit graag voor u doet. En nogmaals,let op dat, als celspanningen lager dan 2 V worden, de schade al berokkend is. In het beste geval is de accucapaciteit merkbaar verminderd; in het ergste geval moet de accu vervangen worden.

Hoe een vasthangende microcontroller te herkennen:

Zorg er eerst voor dat het systeem zich binnen de operationele parameters bevindt:

Controleer nu of het BMS nog steeds belastingen en laders signaleert om los te koppelen. In deze tabel wordt beschreven hoe dat gedaan moet worden voor alle beschikbare BMS’en

Als laatste, controleer of de accu niet zichtbaar is in de VictronConnect-apparaatlijst. Als de accu zichtbaar is, werkt de microcontroller normaal en is het schakelen van de voeding niet nodig.

Microcontroller herstart procedure:

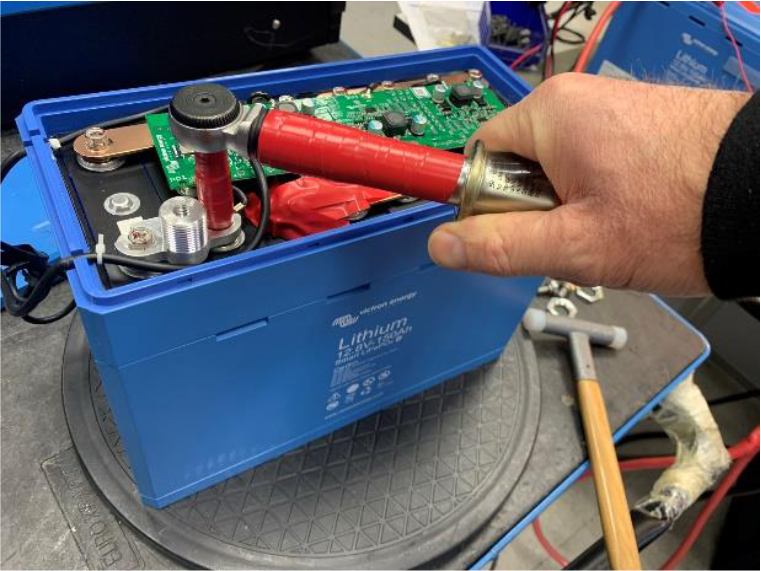

1		Benodigd gereedschap: Nylon of rubberen hamer Schraper, beitel of platte schroevendraaier Geïsoleerde momentsleutel M10 (isolatietape kan worden gebruikt om de dop en een deel van de sleutel te isoleren) Isolatietape

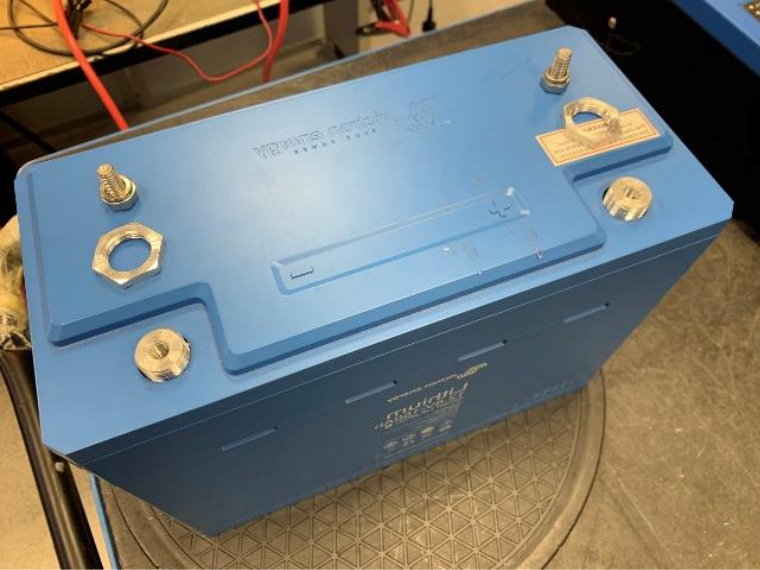

2		Verwijder de bedrading van de accuaccupolen. Verwijder de zeskantmoeren van de accupool.

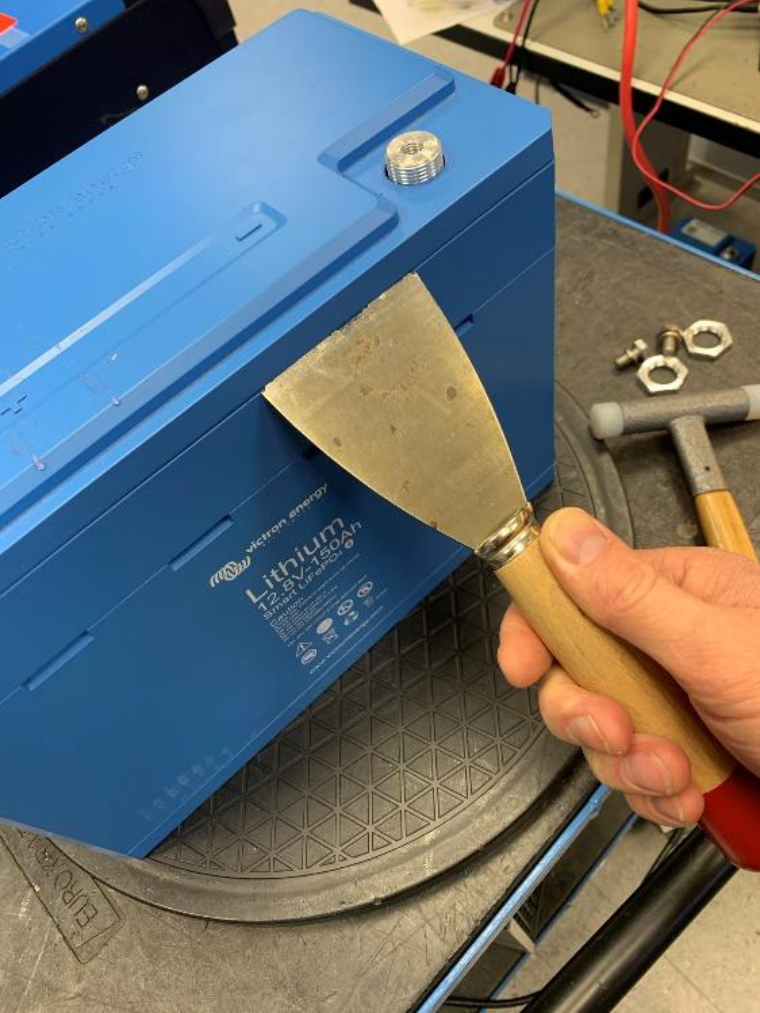

3		Maak het deksel voorzichtig los of breek het open. Dit kan gedaan worden met een plamuurmes, platte schroevendraaier of beitel. Als het kraakt, komt het los. Ga dan een stukje verder tot het deksel helemaal los is.

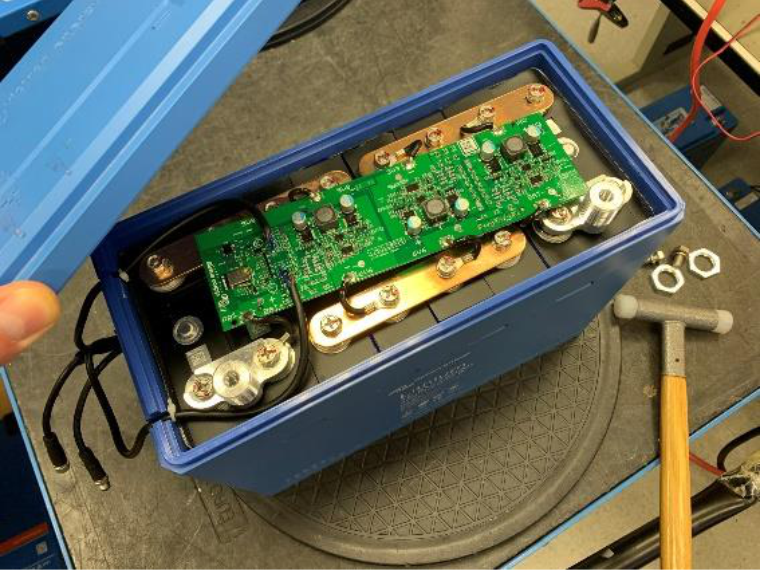

4		Verwijder het deksel.

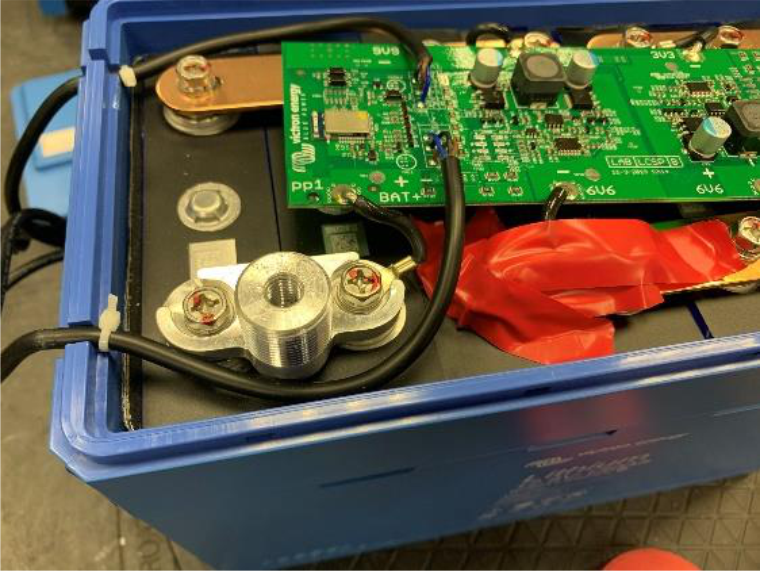

5		Isoleer de negatieve railklem, die zich naast de positieve accuklem bevindt. Doe dit door de rail af te dekken met isolatietape. Zie de rode tape in de afbeelding aan de linkerkant. Let op De isolatietape is een voorzorgsmaatregel om een mogelijke kortsluiting tussen de positieve accuklem en de negatieve rail te voorkomen.

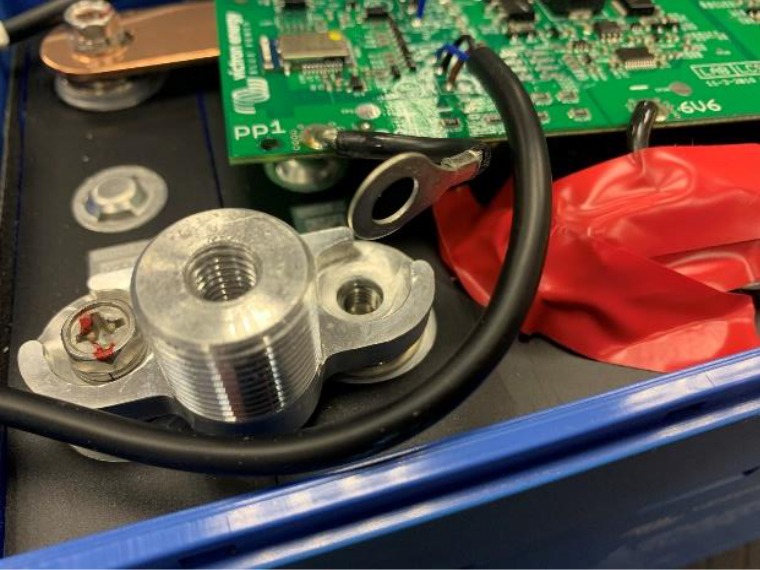

6		Draai de bout los die de positieve kabelschoen van de printplaat vasthoudt en verwijder deze.
7		Laat de positieve kabelschoen van de printplaat enkele seconden losgekoppeld.
8		Plaats de positieve kabelschoen van de printplaat en de bout terug. Zet de bout vast met een aanhaalmoment van 10 Nm. Verwijder de isolatietape.
9		Plaats het deksel terug op de accu. Herinstalleer de zeskantmoeren van de accupool. Sluit de accu bedrading opnieuw aan..

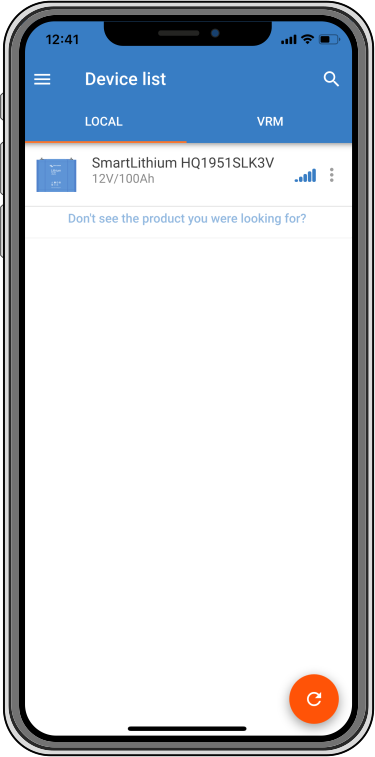

10		Controleer of het BMS nu belastingen en laders toestaat om te koppelen met de accu. Controleer of de accu wordt weergegeven in de apparaatlijst van de VictronConnect-app*. Als het BMS belastingen en laders toestaat, is de procedure geslaagd. * Let op als de accu niet in de apparaatlijst verschijnt dit kan komen doordat Bluetooth is uitgeschakeld. Raadpleeg het Problemen met VictronConnect hoofdstuk voor meer informatie.

Waarom cel balanceren nodig is

Hoewel zorgvuldig geselecteerd tijdens het productieproces, zijn de cellen in de accu niet 100 % identiek. Daarom zullen sommige cellen, tijdens de cycli, eerder opladen of ontladen dan de andere cellen. Deze verschillen zullen in de loop van de tijd toenemen als de cellen niet regelmatig worden gebalanceerd.

De stroom door een lithiumcel is echter, wanneer deze volledig is opgeladen, bijna nul. Achterblijvende cellen worden niet verder opgeladen, tenzij ze “hulp” ontvangen van celbalanceringselektronica.

Hoe werkt cel balanceren

De accu heeft ingebouwde ”actieve” en ”passieve” celbalancering. Dit zorgt ervoor dat alle cellen in balans zijn. Elke celspanning wordt bewaakt en indien nodig wordt energie verplaatst van de cel(len) met de hoogste spanning naar de cellen met een lagere spanning. Dit proces gaat door totdat alle celspanningen binnen 0,01 V van elkaar liggen.

Wanneer vindt cel balanceren plaats

”Actief” cel balanceren start wanneer de eerste cel 3,3 V heeft bereikt of minder voor accu's die ernstig uit balans zijn.

”Passief” cel balanceren start wanneer de celspanningen 3,50 V zijn. Dit kan alleen voorkomen in de absorptie laadfase, aangezien gedurende deze fase de laadspanning (14,2 V of 28,4 V) hoog genoeg is om de cellen voldoende spanning te laten bereiken om de kleinere celverschillen te herstellen.

Het celbalanceringsproces bereikt het einde wanneer alle cellen een spanning hebben bereikt van 3,55 V en de laadstroom beneden de 1,5 A gezakt is. Balanceren is voltooid wanneer de laadspanning nog verder gezakt is.

Hoe ervoor te zorgen dat de accu gebalanceerd blijft

Een vaste absorptieperiode van 2 uur is aanbevolen voor lithium-accu's, zodat er genoeg tijd is voor het cel balanceren. Het is belangrijk regelmatig de accu volledig op te laden. Dit moet om te zorgen dat de accu voldoende tijd in de absorptiefase doorbrengt. Een keer per maand volledig laden moet voldoende zijn. Echter, er zijn sommige toepassingen waarbij de accucellen sneller dan normaal in onbalans raken. Dit is het geval wanneer het systeem intensief gebruikt wordt, of wanneer de accubank bestaat uit meerdere accu’s in serie. Om te zorgen dat de accu goed gebalanceerd is het wekelijks volledig opladen nodig voor:

Het is niet mogelijk het celbalanceren te versnellen.

Let op dat een hogere laadspanning het cel balanceren niet versnelt. De cellen worden opgeladen door stroom en niet door spanning. Door stroom in een cel te voeren, zal de spanning in de loop van de tijd toenemen, maar dit is een vast proces en een hogere spanning zal dit proces niet versnellen. Daarnaast wordt de balanceringssnelheid bepaald door de maximale stroom (1,8 A) van de actieve en passieve balanceringscircuits.

Hoe de celbalansstatus te bewaken

Gebruik de VictronConnect-app om de celbalans status van de accu te bewaken. De app zal 4 balans statussen aangeven. Deze zijn:

Onbekend Balanceren Gebalanceerd Onbalans

Celbalanceringsinformatie Van links naar rechts: onbekend, balanceren, gebalanceerd en onbalans
