9. ESS Snelle Installatiehandleiding
Deze snelle installatiehandleiding lijst alle stappen op die nodig zijn om een Victron Energy ESS-systeem te installeren en configureren. Het verklaart in het kort elke stap. Het biedt ook links naar locaties waar meer diepgaande informatie over elke stap gevonden kan worden.
De volledige ESS-handleiding kan hier gevonden worden: ESS Ontwerp- en installatiehandleiding
9.1. Stap 1 - Begrijp hoe een Victron Energy ESS-systeem werkt
Maak uzelf vertrouwd met het Victron Energy ESS-systeem.
Een goede manier om van start te gaan is door deze video te bekijken:
9.2. Stap 2 - Beslis welk type van ESS
Er zijn een aantal verschillende manieren om een ESS-systeem op te stellen. Een combinatie hiervan is ook mogelijk:

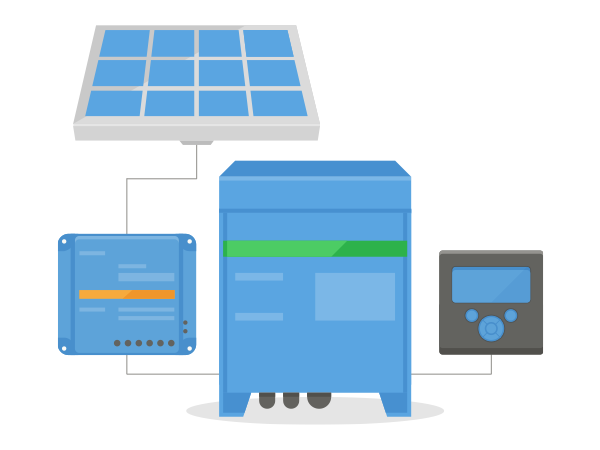

DC-gekoppelde ESS
AC-gekoppelde ESS
Energiemeter wordt gebruikt
Netparallel
Essentiële belastingen worden gebruikt

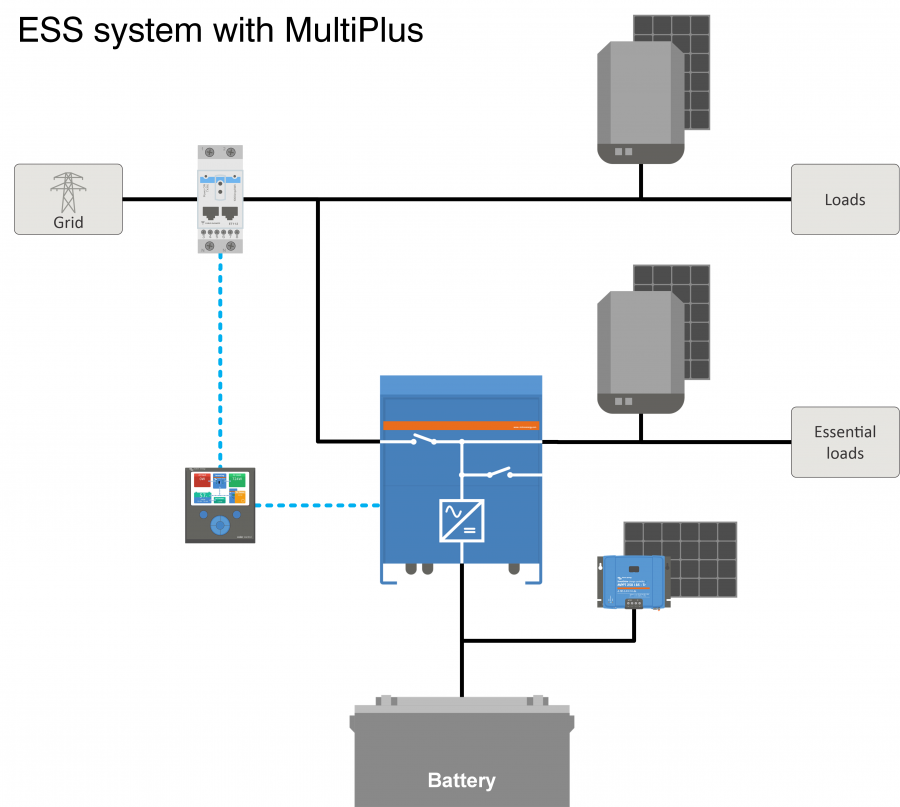

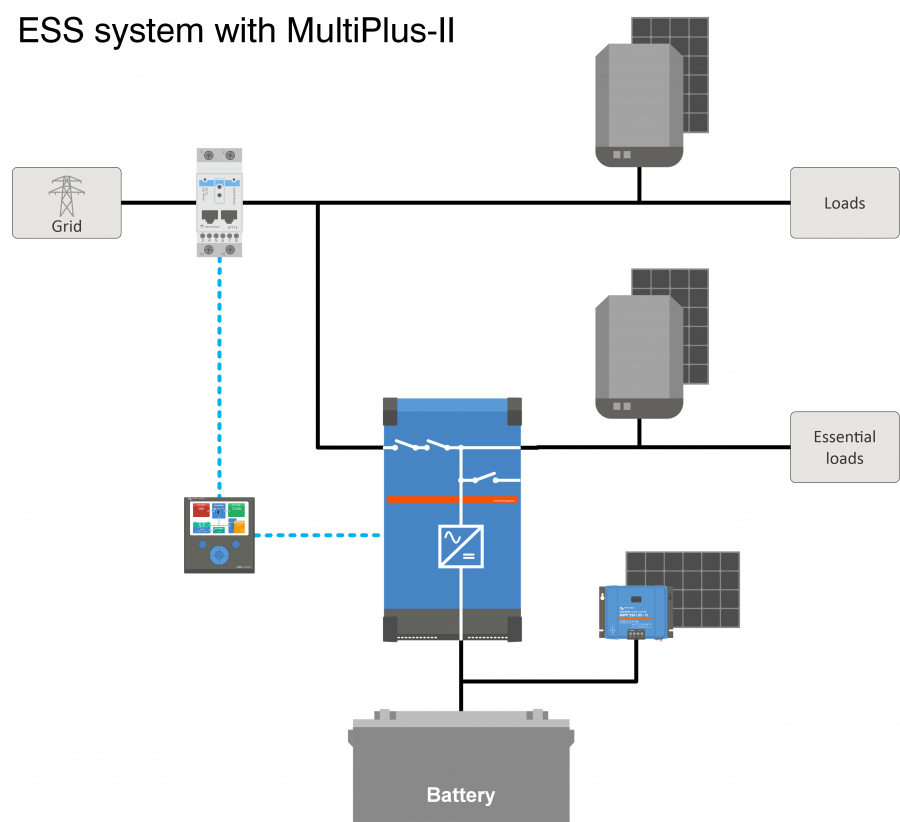

Bekijk de onderstaande tekeningen om u een idee te vormen van alle mogelijkheden. De eerste tekening toont de bedrading wanneer een MultiPlus-II wordt gebruikt; en de tweede tekening toont hoe het bedraad werd met een MultiPlus of Quattro.
Beide tekeningen tonen alle AC- and DC-gekoppelde combinaties.
9.3. Stap 3 - Selecteer de systeemhardware
Bekijk onderstaande lijsten. Links worden voorzien door de productpagina's van het relevante materiaal
U zal het volgende nodig hebben:
Victron omvormer/acculader(s): https://www.victronenergy.com/inverters-chargers
Victron Interface MK3-USB: https://www.victronenergy.com/accessories/interface-mk3-usb
Een Victron GX-apparaat zoals de Cerbo of Venus GX: https://www.victronenergy.com/live/venus-os:start
RJ45 UTP-kabel(s): https://www.victronenergy.com/cables/rj45-utp-cable
Accu's
Voor een DC-gekoppelde ESS zal u ook het volgende nodig hebben:
Victron MPPT-zonneladers: https://www.victronenergy.com/solar-charge-controllers
Victron VE.Direct-kabel(s): https://www.victronenergy.com/cables/ve.direct.cable
Zonnepanelen
Voor een AC-gekoppelde ESS zal u ook het volgende nodig hebben:
Met elektriciteitsnet verbonden omvormer
Zonnepanelen
Wanneer de ESS een energiemeter nodig heeft, zal u het volgende nodig hebben:
Victron Energy-meters: https://www.victronenergy.com/accessories/energy-meter
En één of meer van de Energy-meteraccessoires:
Victron ASS030572018 - RS485 tot USB-interface 1,8 m: https://www.victronenergy.com/accessories/rs485%20to%20usb%20interface
Victron Zigbee tot USB en RS485-omvormer: https://www.victronenergy.com/accessories/zigbee-converters
Om PV-vermogen te meten dat uit een met het elektriciteitsnet verbonden omvormer komt van een ander type dan dat van Fronius, SMA, ABB of Solar Edge, zal u één van de volgende nodig hebben:
Victron Stroomsensor: https://www.victronenergy.com/accessories/ac-current-sensor
Victron Energy-meters: https://www.victronenergy.com/accessories/energy-meter
Details over hoe de netgekoppelde PV-omvormeruitgang gemeten kan worden zijn te vinden in de CCGX-handleiding: https://www.victronenergy.com/media/pg/CCGX/en/installation.html#UUID-347e92f6-0d4b-eef5-9787-22fbcb9aa13c
Om het systeem met WiFi uit te rusten heeft u het volgende nodig:
Victron WiFi-module: BPP900100200 of BPP900200200
Details over het verbinden van het GXapparaat met het internet staan in de CCGX-handleiding, hoofdstuk Internet
Bij een smart accu zoals een BYD heeft u wellicht het volgende nodig:
VE.Can tot CAN-bus BMS-kabel: https://www.victronenergy.com.au/cables/ve-can-to-can-bus-bms
9.4. Stp 4 - Installeer alle materiaal
Installeer en bedraad alle systeemonderdelen, in overeenstemming met hun handleidingen.
Verbind geen communicatiekabels tussen de verschillende onderdelen, dit zal tijdens een later stadium uitgevoerd worden
Bekijk de links in de voorkennisstappen om de toepasselijke installatiehandleidingen te vinden. Deze links zullen u begeleiden naar de relevante productsectie. Klik dan op het toepasselijke product. Scroll op de productpagina naar beneden naar “Downloads” en selecteer dan “handleidingen” uit het uitklaplijstvakje.
9.5. Stap 5 - Updaten firmware van alle materiaal
Cerbo GX of Venus GX
De makkelijkste manier is door de Cerbo GX of Venus GX een automatische update te laten uitvoeren. Dit kan via dit menu geselecteerd worden, eens het verbonden is met het internet. Alternatief update via a SD-kaart. Bekijk het volgende voor instructies over hoe updaten: Hoe een GX-apparaat te updaten
Omvormer/acculaders en MPPT-zonneladers
Gebruik VictronConnect; instructies staan in de VictronConnect-handleiding, hoofdstuk Firmware-updates.
9.6. Stap 6 - Parallel en/of 3-fasen omvormers/acculaders opstellen
(sla deze stap over wanneer enkel een enkelvoudige omvormer/acculader gebruikt wordt)
Wanneer het ESS-systeem meerdere omvormers/acculaders bevat, zullen ze eerst opgesteld moeten worden om parallel en/of 3-fasig te draaien.
Bekijk deze handleiding voor instructies over hoe dat uit te voeren: Parallelle en 3-fasen VE.Bus systemen
9.7. Stap 7 - Configureer de omvormer/acculader(s)
De omvormer moet geconfigureerd worden
Download en installeer het VEConfigure Tools-softwarepakket uit de Software downloads sectie
Verbind de computer via de MK3-interface met de omvormer/acculader
Bekijk deze video over hoe VEConfigure te gebruiken: https://youtu.be/V1Zceq02vMA
De volgende instellingen zijn belangrijk:
Instellingen accumonitor
Instellingen acculader
Instellingen AC-invoerlimiet
Instellingen elektriciteitsnet
Voeg ESS-assistent toe aan de omvormer/acculader(s)
Bekijk voor details het relevante hoofdstuk in de ESS Ontwerp- en installatiehandleiding.
9.8. Stap 8 - Verbind alle communicatiekabels
Verbind het GX apparaat met omvormer/acculaders, gebruik RJ45-kabel
Verbind MPPT met het GX apparaat , gebruik VE.Direct-kabel
Verbind energiemeters met het GX apparaat via de USB naar RS485 interface of Zigbee- apparaten
Verbind smart accu met het GX apparaat gebruik een speciale RJ45-kabel
Verbind het GX apparaat met internet via Ethernet-kabel of WiFi-module
9.9. Stap 9 - Maak de instellingen van GX-apparaat
Ga naar ESS-instellingen op het GX apparaat, maak ESS-instellingen
Ga naar CAN-bus, selecteer smart accu
Vind Fronius, SMA of Solar edge op het GX apparaat, wijs juiste rol toe
Vind huidige sensor op het GX apparaat, wijs juiste rol toe
Vind Energiemeter(s) op het GX apparaat, wijs juiste rol toe
Bekijk voor details het relevante hoofdstuk in de ESS Ontwerp- en installatiehandleiding.
9.10. Stap 10 - VRM opstellen
Ga naar Victron VRM
Maak een gebruikersaccount aan (wanneer u nog geen account heeft)
Voeg het systeem toe aan uw account
Controleer of het inloggen correct is
Verwijs voor meer informatie naar de VRM Portaal-documentatie.
9.11. Stap 11 - In werking zetting
Zet het systeem in werking, bekijk ESS-handleiding, hoofdstuk In werking zetting.
Overweeg beperking van toegang voor de eindgebruiker
Overweeg het uitschakelen van automatische firmware-updates
