ESS ontwerp- en installatiehandleiding

Geoptimaliseerd (met BatteryLife) en geoptimaliseerd (zonder BatteryLife)

Op momenten dat er teveel PV-vermogen is, wordt de PV-energie opgeslagen in de accu. Die opgeslagen energie wordt dan gebruikt om de belastingen te voeden op momenten dat er een tekort aan PV-vermogen is.

Houd accu's opgeladen

De enige perioden waarin de accu wordt ontladen, zijn wanneer er storingen optreden in het elektriciteitsnet. Zodra het elektriciteitsnet is hersteld, worden de accu's opgeladen met stroom van het elektriciteitsnet en natuurlijk ook zonne-energie, indien beschikbaar.

Externe regeling

De ESS-regelingsalgoritmen zijn uitgeschakeld. Gebruik dit bij het zelf implementeren van een regelkring. Meer informatie.

BatteryLife

Zie hoofdstuk 6.2 voor meer informatie over de werking van BatteryLife. Met andere woorden, schakel BatteryLife in voor deze technologieën:

Omdat het geen goed idee is om een accu leeg te laten, zonder reservestroom in geval van stroomuitval, raden we aan om BatteryLife ook ingeschakeld te houden voor de volgende accutechnologieën:

BatteryLife kan in deze gevallen echter worden uitgeschakeld.

Selecteer externe meter wanneer een externe meter zoals een EM540 geïnstalleerd werd, zoniet laat de instelling op Omvormer/Lader.

Alle belastingen en (optionele) netgeschakelde omvormers moeten in een systeem zonder Victron-netstroommeter op de AC-uitgang worden aangesloten. Zie het voorgaande deel van de handleiding voor meer informatie.

Als u dit instelt op “Uitgeschakeld”, verbergt u de AC-uitgang afbeelding in het overzichtsvenster. Gebruik dit in systemen waar niets verbonden is op de uitgang van de Multi of Quattro, wat typisch is voor bepaalde netparallelle systemen in West-Europa.

Deze instelling laat ESS toe alleen accuvermogen voor essentiële belastingen te gebruiken. Het laat ook toe accubanken op maat te maken om cruciale belastingentijdens de nacht te voeden zonder dat de accu ontladen wordt door niet-essentiële belastingen.

Dit is relevant voor ESS-systemen met:

Instellingsopties zijn:

Dit menu-item is alleen zichtbaar als 'omvormer AC-uitgang in gebruik' uitgeschakeld is.

Stel in op “Aan” om de zonnelader altijd op het maximale stroompunt te laten werken. De eerste prioriteit is het voeden van de belastingen en de tweede prioriteit is het opladen van de accu. Als er meer stroom beschikbaar is wanneer aan deze twee prioriteiten wordt voldaan, wordt die stroom naar het elektriciteitsnet gevoerd.

Houd er rekening mee dat bij het inschakelen van deze optie de DVCC-laadstroomlimiet die is geconfigureerd onder 'Instellingen → Laadstroom beperken' niet actief is. De zonnelader zal op vol vermogen werken voor maximale teruglevering aan het elektriciteitsnet. Het is raadzaam om een veilige limiet op de zonneladers in te stellen bij gebruik in combinatie met een kleine accubank.

Zie hoofdstuk 7.

Instelbare minimale laadtoestand-limiet. Ook al is BatteryLife in- of uitgeschakeld, zal het ESS de belasting uitschakelen zodra de laadtoestand onder de ingestelde waarde is gedaald - behalve wanneer het elektriciteitsnet is uitgevallen en het systeem op de omvormermodus draait. In dit geval zal de accu blijven ontladen totdat een van de andere drempelwaarden is bereikt. Zie hoofdstuk 6.1 voor meer informatie.

(Geldt alleen als BatteryLife is ingeschakeld - het is steeds ingeschakeld in 'Modus accu's opgeladen houden')

Door piekbelasting vermijden-optie te gebruiken is het mogelijk het systeem steeds in PowerAssisting te houden wanneer de belastingen de AC-invoerstroomlimiet overschrijden en het vereist is, of alleen boven de minimale laadtoestand parameter.

Zodra de piek afgelopen is, wordt de accu opnieuw opgeladen met het net, terwijl nog steeds voorrang wordt gegeven aan PV.

Let op dat er 5% hysteresis is; als de minimale laadtoestand ingesteld is op 50% begint het herladen naar die 50% pas als de accu laadtoestand (door piekbelasting) gezakt is naar 45%.

Let ook op dat dit werkt voor de cruciale belastingen op de AC-uitvoer alleen, niet voor belastingen die verbonden zijn met een energiemeter.

De standaard instelling bij het gebruik van de geoptimaliseerde modi is “Alleen boven minimale laadtoestand.” Gebruik deze optie bij systemen die geen piekbelasting vermijden.

(Geldt alleen als BatteryLife is ingeschakeld)

Dit percentage toont de maximale bruikbare capaciteit van het systeem - die nooit meer dan 80 % zal zijn.

Gebruik deze instelling om de huidigge laadstatus van BatteryLife te zien.

De verschillende BatteryLife-stadia zijn:

Beperk het vermogen dat wordt opgenomen door de Multi, ofwel de stroom die wordt omgevormd van DC naar AC.

Opmerkingen:

Hiermee wordt het punt ingesteld waarop stroom uit het elektriciteitsnet wordt gehaald wanneer de installatie zich in de zelfverbruiksmodus bevindt. Als u deze waarde iets boven 0 W instelt, wordt voorkomen dat het systeem stroom teruglevert naar het elektriciteitsnet wanneer er sprake is van een overschot in de regeling. De standaardwaarde is daarom 50 W - maar moet op grote systemen op een hogere waarde worden ingesteld.

De teruglevering kan via dit menu geregeld worden. Het laat de AC- en/of DC-gekoppelde PV teruglevering toe volledig gedeactiveerd te worden of het maximaal teruglever-vermogen beperkt te worden.

Terugleveren vindt alleen plaats als er voldoende overtollige PV-productie is om de belastingen volledig te voeden en de accu is geladen (of tegen zijn laadstroomlimiet).

De indicator actieve status begrenzing teruglevering toont enkel 'Ja' wanneer de begrenzing van teruglevering momenteel werkt. In alle andere gevallen wordt de status weergegeven als 'Nee'.

Opmerking: De begrenzing van de systeem teruglevering is een systeemdoel. Onder sommige omstandigheden, zoals een grote ontkoppeling van de belasting of een plotselinge toename van de zonne-energieproductie, kan de begrenzing kortstondig worden overschreden totdat het systeem in staat is de omvormeruitgang terug te regelen tot binnen de ingestelde limiet.

De AC-gekoppelde PV geen of beperkte feed-in-functie is specifiek ontworpen en het meest rigoureus getest met Fronius AC PV-omvormers.

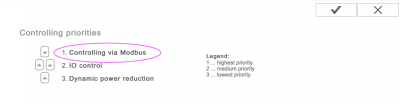

Wijzig de volgende instellingen in de Fronius-webinterface:

Merk op in Instellingen→DNO Editor, dat de standaard instelling voor Dynamic Power Reduction “Geen beperking/uit”, is. Wanneer u wenst dat de Fronius stopt met genereren wanneer communicaties verloren zijn (en niet langer instructies ontvangen via Modbus-regeling), dan moet bijkomend ook “Dynamic Power Reduction”, ingesteld worden.

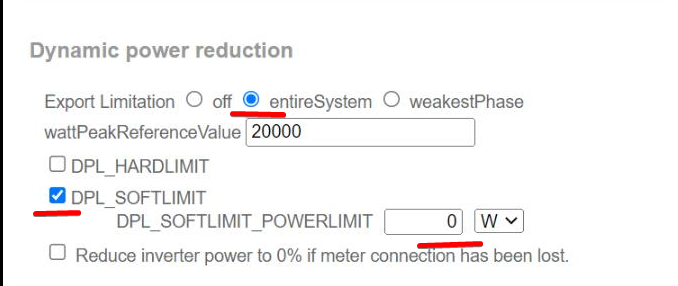

Stel - voor deze werking - Exportbeperking in op “entireSystem” en DPL_SOFTLIMIT_POWERLIMIT op de export-vermogenbeperking (of 0).

Controleer vervolgens dubbel of aan alle bovenstaande criteria is voldaan. Het toont Feed-in beperking actief Nee als de firmwarevereiste is; de gegevensexport; of de instellingen van het Sunspec-modeltype zijn onjuist, of de units zijn uitgeschakeld (geen beschikbare PV), of de AC-ingang is losgekoppeld / niet beschikbaar.

Wanneer deze correct werkt zal Feed-in beperking actief Ja tonen

Gebruik geen Fronius Smart Meter om export te beperken als onderdeel van een Victron ESS-systeem. Meer details over wanneer een Fronius Smart Meter wel en niet kan worden gebruikt, worden hier uitgelegd.

De instelling Gepland opladen bevindt zich in het ESS-menu van het GX-apparaat. Hiermee kunnen maximaal vijf geplande perioden ingesteld worden, wanneer het systeem stroom uit het elektriciteitsnet haalt om de accu op te laden. Dit wordt meestal gebruikt om de accu op te laden tijdens laag tarief tijdvensters . Stel voor elk schema een starttijd, duur, een laadtoestand-limiet (doel) en gedrag rond zelfverbruik-limiet.

Hoe werkt het?

Door slim de laad tijdvensters te maken, bijvoorbeeld een gepland laadvenster met een lager laadtoestand-doel, na een ander tijdvenster met een hoger laadtoestand-doel, laat het systeem toe dat vermogen uit de accu wordt gebruikttot de lagere laadtoestand bereikt is.

Dit zorgt ook voor meer flexibele planning van de laad tijdvensters bij geplande stroomonderbrekingen (tijdelijke afsluiting-schema's). Bijvoorbeeld wanneer er een geplande stroomonderbreking is om 20:00 uur en opnieuw om 4:00 uur, kan er opnieuw geladen worden na de stroomonderbreking van 20:00 uur, maar niet na de stroomonderbreking van 4:00 uur. (omdat de zon dan binnenkort opkomt en PV het overneemt).

Gepland opladen is beschikbaar als onderdeel van ESS. Het is toegankelijk via de GX-apparaatmenu's onder Instellingen → ESS. Het is alleen beschikbaar als de ESS-modus is ingesteld op Geoptimaliseerd. Gepland opladen heeft natuurlijk geen zin als de modus is ingesteld op Houd accu's opgeladen.

U kunt in één oogopslag zien wat er is ingesteld, met een samenvatting van de startdag, tijd en duur.

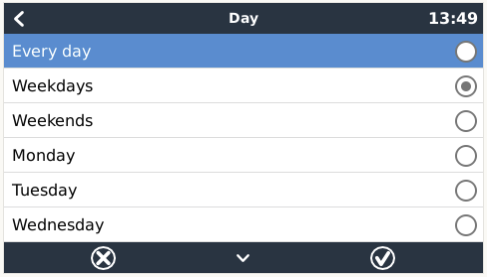

Voor elk schema kan een specifieke dag van de week geselecteerd worden, elke dag van de week, of kan gekozen worden om op te laden op alle weekdagen of alleen in het weekend.

De Multi begint met opladen vanaf het elektriciteitsnet op de opgegeven starttijd en stopt na de ingestelde duur of wanneer de ingestelde laadtoestand-limiet is bereikt. De periode van de dag, de begintijd en de duur wordt aangeduid als een gepland laad tijdvenster.

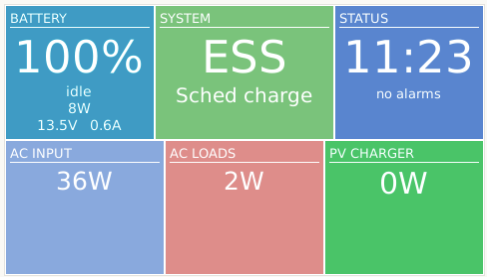

Tijdens het opladen geeft de ESS-status aan dat het gepland opladen wordt uitgevoerd.

Wanneer een laadtoestand-limiet is ingesteld voor een gepland laad tijdvenster, stopt het opladen wanneer de accu's de gevraagde laadtoestand bereiken.

Stel het type AC-ingang in op Aggregaat wanneer deze op een aggregaat is aangesloten. Het systeem schakelt vervolgens het opladen van de aggregaat in en belast het aggregaat op correct wijze tijdens het draaien.

Houd er rekening mee dat we aanraden om de aggregaat op de AC-in 1 aan te sluiten en het elektriciteitsnet op AC-in 2. De reden hiervoor is dat de Quattro de aggregaat dan voorrang zal geven boven het elektriciteitsnet. Die opstelling biedt maximale flexibiliteit (waardoor geforceerde aggregaat nterventie mogelijk is, zelfs wanneer het elektriciteitsnet beschikbaar is) en maximaliseert de regeling.

Meer informatie over het regelen van de start/stop van het aggregaat op afstand is hier te vinden.
